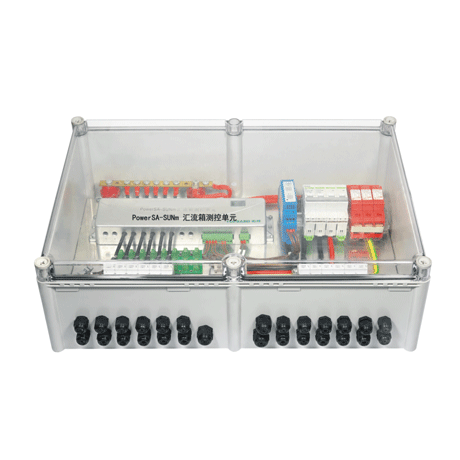

直流匯流箱

產品型號:

智能光伏匯流箱是應用于光伏電廠的用于對光電池串列及外圍輔助元件進行監測的一種智能設備。由于太陽能電池的效率比較低,要形成一個達到一定容量太陽能并網電站,需要數量巨大的太陽能電池板整列進行串并組合來形成所需的額定功率,在太陽能電池板串并過程中為減少電池整列到逆變器的布線連接,降低系統復雜程度,提高可靠性,一般選擇多個電池串列就近接入光伏匯流箱先進行一次匯流,然后多個匯流箱輸出接入到逆變器側再進行二次匯流。

智能光伏匯流箱是應用于光伏電廠的用于對光電池串列及外圍輔助元件進行監測的一種智能設備。由于太陽能電池的效率比較低,要形成一個達到一定容量太陽能并網電站,需要數量巨大的太陽能電池板整列進行串并組合來形成所需的額定功率,在太陽能電池板串并過程中為減少電池整列到逆變器的布線連接,降低系統復雜程度,提高可靠性,一般選擇多個電池串列就近接入光伏匯流箱先進行一次匯流,然后多個匯流箱輸出接入到逆變器側再進行二次匯流。


 特征

●能對接入的每一路電池串電流進行測量,可以就地顯示電流.

●能指示接入的光電池串是否故障 .

●能測量匯流后電池電壓,并計算每一路電池串的功率輸出.

●每一路電流回路正負極均可串入熔斷器.

●具有光伏專用防雷功能器,正負回路都能得到保護.

●能監測防雷元件的工作狀態,指示防雷元件是否失效.

●具有外部通用傳感器接口,用于監測箱體或外部環境溫度,風速、輻照等參數.

●可以帶有接點輸出用于驅動執行機構如分合閘線圈用于驅動直流斷路器等設備.

●帶有RS485通訊口,可以把就地信號經過通訊遠傳到上位機系統.

●滿足室內外安裝要求,防水等級為IP65 .

●測量元件采用霍爾傳感器,隔離測量大輸入16路電池串列.

●板載光伏專用熔斷器,耐壓DC1kV,熔斷電流可選擇 .

●可選電壓功能,高測量電壓DC 1kV .

●提供外部傳感器輸入接口 .

●具有RS485接口.


產品應用:

太陽能電廠

屋頂太陽能系統


          輸入路數      4路8路
12路16路
輸入范圍DC±15A
額定工作電壓DC1000V
反應時間1S
測量精度光伏電池測量0.5級、外部模擬量0.2級
RS485通訊RS485/ModBus-RTU協議,4800/9600/19200/38400bps
附加功能繼電器輸出2組轉換5A/AC250V(5A/DC30V)
開關量輸入3組外部轉態輸入(光耦或干接點方式)
模擬量輸入PT100、DC 0(4)~20mA、DC0-10V、24V電源最大輸出電流≤25mA
溫度/濕度工作溫度:-25~+60攝氏度,濕度≤95%,無凝露,無腐蝕性氣體場所
海拔≤3000m
絕緣電阻≥100MΩ
輔助電源輔助電源:AC85V-265V或DC300-1500V或DC 24V(±10%)
機殼防護等級IP65
重量約30Kg(16路帶防反)
