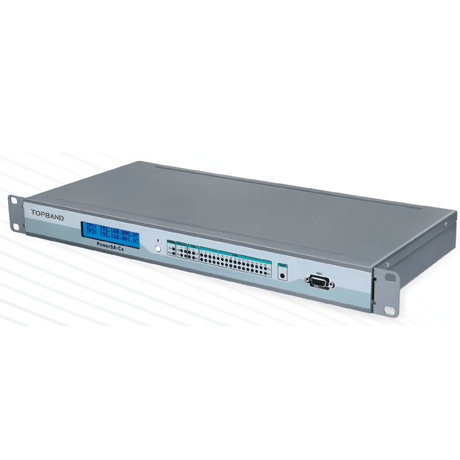

Power SA系列通信管理機基于電信級vxWorks實時操作系統,通訊采集規約庫和轉發規約庫,可以實現多個不同子系統的數據采集,進行數據集中采集和處理,并轉發到上級平臺。在不同的后臺SCADA系統、電力保護裝置、各種智能設備及管理系統中使用。廣泛應用于光伏監控系統、工業自動化和智能交通等行業。
Power SA系列通信管理機基于電信級vxWorks實時操作系統,通訊采集規約庫和轉發規約庫,可以實現多個不同子系統的數據采集,進行數據集中采集和處理,并轉發到上級平臺。在不同的后臺SCADA系統、電力保護裝置、各種智能設備及管理系統中使用。廣泛應用于光伏監控系統、工業自動化和智能交通等行業。
產品特點
· 2個10/100M以太網口
· 最多16個光電隔離保護RS232/RS485/CAN
· 光纖通信(多?;騿文=涌冢?/p>
· 串口接口方式:RJ45、端子、光纖
· 內置IRIG-B對時模塊
· 液晶顯示查詢通訊參數
· 安裝方式:標準19寸1U機箱
容量指標 | |||||
以太網接口 | 2個10/100M 以太網口 | ||||
串行通信接口數 | PowerSA-Cx | 16 個 RS232/RS485/RS422,(其中兩路可作為 CAN 口) | |||
PowerSA-C208 | 2路RS2326路RS485 | ||||
PowerSA-C2082 | 2路RS232/RS485,可跳線配置 4路RS485 2路RS485/RS422,可跳線配置 | ||||
通信主站規約數 | <=16 個/每臺 | ||||
支持規約 | IEC8705-101、102、103、104,DNP3.0,CDT,MODBUS,SPABUS,SC1801,COURIER,DL645,SEL,LFP等多種規約,特殊協議可進行開發 | ||||
數據傳輸速率 | 300bps-38.4kbps(可配) | ||||
數據傳輸方式 | 全雙工或半雙工 | ||||
性能指標 | |||||
串口可接IED數 | <=160 臺 | ||||
以太網口接IED 數 | <= 80 臺 | ||||
雙機切換時間 | <= 5s | ||||
MTBF | >=50,000 小時 | ||||
抗干擾性指標 | |||||
靜電放電 | GB/T17626-4-23 級 | ||||
快速瞬變 | GB/T17626-4-44 級 | ||||
沖擊涌流 | GB/T17626-4-53 級 | ||||
串口光電隔離 | 2500V 光電隔離絕緣 | ||||
絕緣 | 電源輸入對機殼 2500VAC/通信信號對機殼 500V | ||||
工作環境 | |||||
工作電源 | AC80-264V 或 DC110-220V | ||||
工作頻率 | 45-55HZ | ||||
功耗 | 15W | ||||
工作溫度 | -25℃- +70℃ | ||||
相對濕度 | 5-95%,無凝結 | ||||
外形尺寸 | |||||
寬*高*深 | 481.5mm*45mm *204.3mm |
