在現代工礦企業等電力系統中，眾多設備常因各種原因致其溫度、濕度過高而造成性能降低、加速老化，甚至導致設備燒毀、起火等惡性事故的發生。由于人工巡檢，工作量大，而且有些環境不適合人工來巡檢，被測部位人工也無法檢測等這些問題，在SCR90-CW系列無線溫濕度監測系統下迎刃而解。
SCR90-CW系列無線溫濕度監測系統由無線測溫濕度探頭、顯示主機等組成，采用無線測溫技術，在硬件設計上采用了完善抗干擾技術。將安裝在現場各測溫點上的探頭測量的實時值定時傳輸?shù)斤@示主機上，對各設備運行時的溫濕度進行巡檢。具有事件記錄、繼電器輸出、閾值報警等功能，可通過RS-485接口或LORA無線通訊實時測量數據遠程監控。
功能描述
· 完善的用戶管理功能
· 歷史數據記錄和查詢功能
· 越限報警功能
· 可選RS485通訊和LORA無線通訊
應用領域

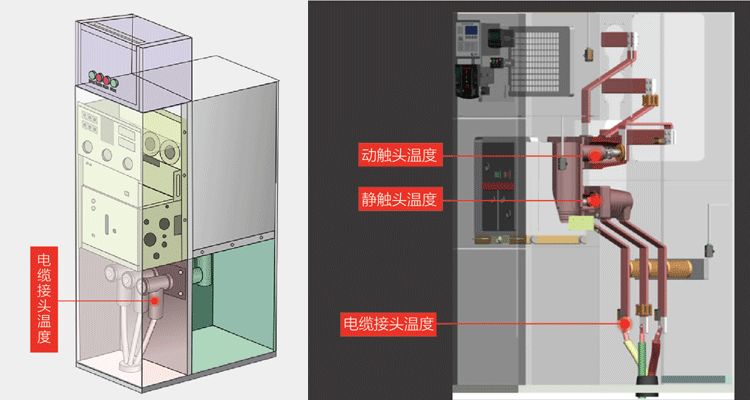

配電系統連接點的溫濕度實時監測、采集，如：高壓開關觸頭、母排連接點、電纜接頭等；

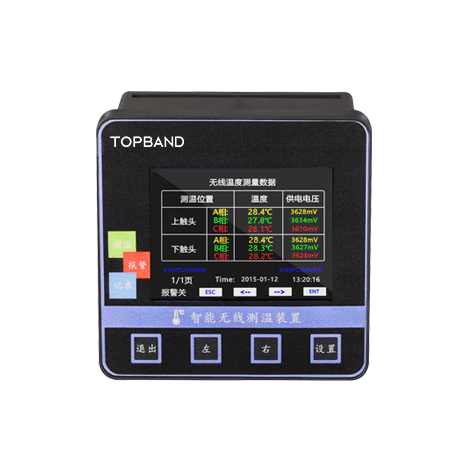

TB-CW10無線溫濕度監測主機
| 顯示方式 | 3.5寸彩屏顯示 |
| 報警記錄 | 最多200條歷史記錄 |
| 接入傳感器數量 | 最多可接入24只無線溫度或濕度探頭 |
| 工作頻率 | 433MHz |
| 通訊接口 | 可選RS485接口、ROLA無線通訊 |
| 繼電器輸出 | 選配2路，5A/25OVAC |
| 溫濕度控制功能 | 可接入2路有線溫濕度探頭自動加熱、排風繼電器輸出 |
整機功耗
| ≤5W |
| 工作電源 | AC85～265V/DC110～370V |
| 工作環境溫度 | -10～70℃ |
| 工作濕度 | ≤90%RH，不結露，無腐蝕 |
| 外形尺寸 | 96×96mm |
| 開孔尺寸 | 91×91mm |

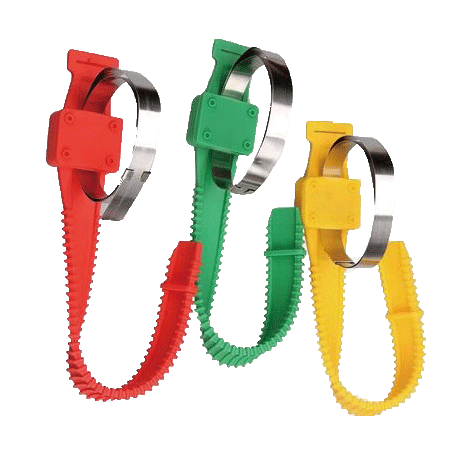

TB-CW01表帶式有源無線溫度傳感器
| 測溫范圍 | -25℃～+200℃ |
| 測溫精度 |
±1℃（0～75℃）±2℃（-20～150℃）
|
| 溫度采樣頻率 | 默認1min(可設置) |
| 工作頻率 | 433MHz |
| 傳輸距離 | 空曠下小于200米 |
| 供電方式 | 鋰電池 |
| 使用壽命 | ≥5年（出廠日起，不充電至模塊不能工作），依據設定的數據傳輸間隔時間而定 |
外殼材料
| 硅膠綁帶 |
| 安裝方式 | 硅膠捆綁 |
| 溫度探頭 | 內置或外置 |
| 外形尺寸 | 主體尺寸38×35×24mm，表帶長385mm |

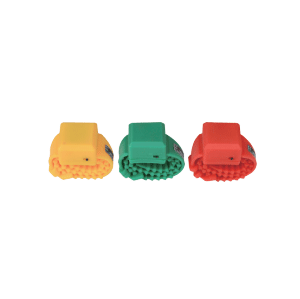

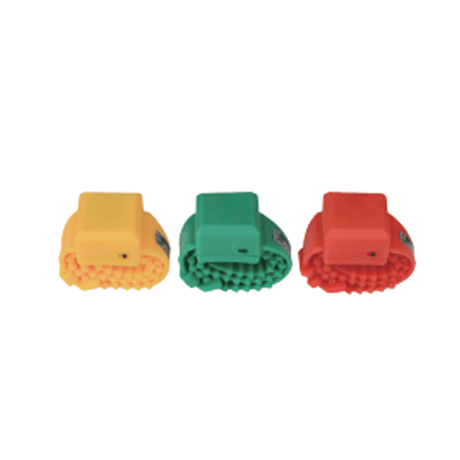

TB-CW02表帶式無源無線溫度傳感器
測溫范圍
| -25℃～+200℃ |
| 測溫精度 | ±1℃（0～75℃）±2℃（-20～150℃） |
| 溫度采樣頻率 | 默認1S(可設置) |
| 工作頻率 | 433MHz |
| 傳輸距離 | 空曠下小于200米 |
| 供電方式 | 感應取電，取電范圍5～5000A |
| 外殼材料 | 硅膠綁帶 |
安裝方式
| 硅膠捆綁 |
| 溫度探頭 | 外置 |
| 外形尺寸 | 主體尺寸38×35×24mm，表帶長385mm |

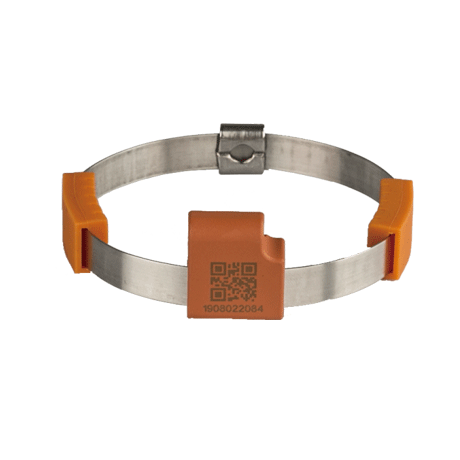

TB-CW03微型無源無線溫度傳感器
測溫范圍
| -25℃～+200℃ |
| 測溫精度 | ±1℃ |
| 溫度采樣頻率 | 默認10S(可設置) |
| 工作頻率 | 433MHz |
| 傳輸距離 | 空曠下小于200米 |
| 供電方式 | 感應取電，取電范圍5～5000A |
| 外殼材料 | PC阻燃塑料 |
安裝方式
| 捆綁 |
| 溫度探頭 | 外置 |
| 防護等級 | 不低于IP65 |
| 外形尺寸 | 主體尺寸28.5×24×11.5mm |

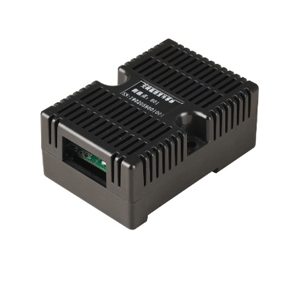

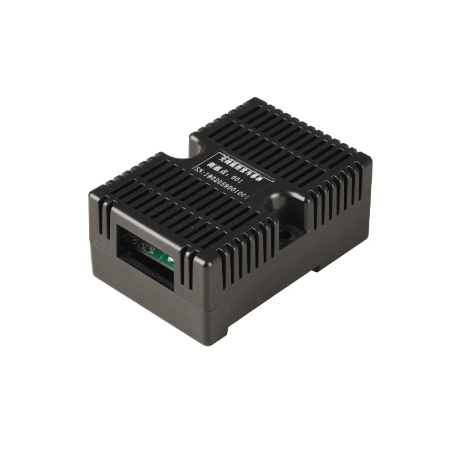

TB-CW04有源無線溫濕度傳感器
測溫范圍
| -25℃～+125℃ |
| 濕度測量范圍 | 0～99%RH ±3%RH |
| 溫度采樣頻率 | 默認10S(可設置) |
| 工作頻率 | 433MHz |
| 傳輸距離 | 空曠下小于200米 |
| 供電方式 | 感應取電，取電范圍5～5000A |
| 使用壽命 | ≥5年（出廠日起，不充電至模塊不能工作），依據設定的數據傳輸間隔時間而定 |
| 外殼材料 | PC阻燃塑料 |
安裝方式
| 吸附、導軌、螺釘壓接 |
| 溫度探頭 | 外置 |
| 外形尺寸 | 65×46×29mm |
