● 滿足兆瓦級功率輸出需求的儲能裝置; ● 集儲能電池系統、能源管理系統、監控系統、溫控系統和消防系統、照明于一體; ● IP54防護等級,環境適應性強; ● 標準通信接口,方便系統管理與調度; ● 具備完善的通訊、監測、管理、控制、預警和保護功能,長時間持續安全運行,可通過上位機對系統運行狀態進行檢測, 具備完善的數據分析能力,具備應急電源功能; ● 支持離網、并網模式,滿足不同場景需求。
產品介紹

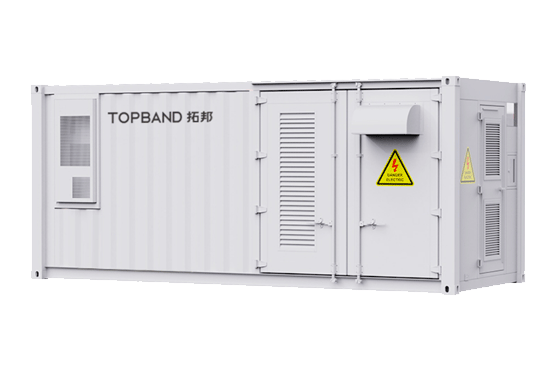

集裝箱儲能柜廣泛應用于工廠,商業中心,數據中心,通訊基站等場景。模塊化設計確保其靈活的擴容空間??煽康腂MS電池管理系統和
強勁的系統平衡技術,確保更高的穩定性。同時具備更強的系統集成和更靈活的配置。系統容量可以根據不同需求廣泛配置,從微網、20
尺集裝箱到40尺集裝箱。安全和高效是我們?yōu)殛P(guān)注的,獨立的功能區設計,智能的控制系統和內置的防火系統,多重系統確保產品的安全、
可靠。
功能亮點
根據不同需求,可靈活配置從0.5MWh到2MWh的能量
磷酸鐵鋰電池,≥6000次循環/15年。智能操作系統
模塊化設計,易于擴容低運維-內置便于診斷接口
快速高效安裝,電池模組即插即拔
應用場景
發電側 售電側 用電側
平滑輸出 削峰填谷 應急供電
調峰調頻 頻率調節 平抑負荷,抑制需量
并網配套 應急供電 負載掉電,平滑過度
AGC系統輔助
適用標準
● GB/T 34131-2017 電化學儲能電站用鋰離子電池管理系統技術規范
● GB/T 34120-2017 電化學儲能系統儲能變流器技術規范
● GB/T 36276-2018 電力儲能用鋰離子電池
● GB/T 36558-2018 電力系統電化學儲能系統通用技術條件
● GB/T 36549-2018 電化學儲能電站運行指標及評價
● GB/T 36548-2018 電化學儲能系統接入電網測試規范
● GB/T 36547-2018 電化學儲能系統接入電網技術規定
型號 | TB-CNJX0500-1000 |
功率/容量 | 500kW/1MWh |
直流參數 | |
電池容量 | 1MWh |
BMS通訊接口 | RS485/CA |
電池電壓范圍 | 600~850VDC |
交流側參數(并網) | |
額定輸出功率 | 500kW |
最大視在功率 | 550kVA |
額定交流電流 | 722A |
最大交流電流 | 800A |
直流電流分量 | <0.5% |
電流總諧波失真 | <3%(額定功率) |
額定電網電壓 | 400VAC |
額定輸出頻率 | 50/60Hz |
頻率范圍 | 45~55/55~65Hz |
功率因數 | 1超前~1滯后(可設置) |
隔離方式 | 有隔離 |
常規數據 | |
運行時間(滿功率) | 2h |
防護等級 | IP54 |
噪音指數 | <65dB |
工作溫度 | -30℃~+55℃ |
電池單元冷卻方式 | 空調冷卻 |
PCS單元冷卻方式 | 溫控智能風冷 |
通信接口 | RS485/以太網 |
通訊協議 | Modbus RTU/TCP,IEC61850(選配) |
尺寸(W*D*H)mm | 12192*2438*2896 |
