? ● 主動均衡電池管理系統,云平臺監測,操作界面簡潔; ● 集儲能電池系統、能源管理系統、監控系統、溫控系統和消防系統于一體; ● 智能溫控、預警系統多重安全保障; ● 故障提前預警,報警完善; ● 結構精簡,空間需求小,布局靈活,便于安裝運維; ● IP54防護等級,可承受各種氣候環境。
產品介紹

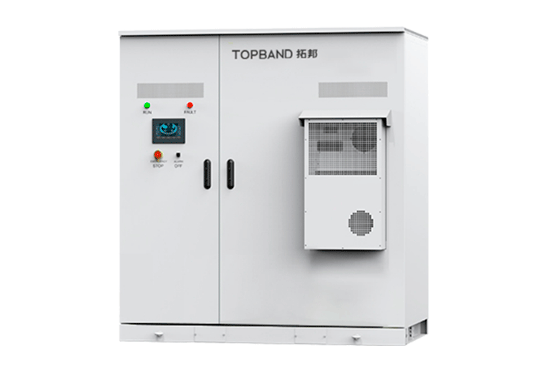

該產品是一款模塊式一體化儲能系統,該系統包含監控裝置、PCS模塊、磷酸鐵鋰電池、BMS、散熱裝置及滅火系統,采用戶外柜的型式,
可用在戶外臺區變壓器附近,或工商業建筑的配電房或地下車庫等區域。通過監控裝置預制的控制邏輯控制PCS對電池進行充放電,同時也
可以接受上級監控指令進行功率輸出。本系統在離網模式下可為重要負荷提供備用電源或應急電源,也可調整工作模式用于平抑負荷波動,
負荷削峰,峰谷套利??蓾M足用戶負荷削峰填谷、備電能力、需求側響應、節約變壓 器容量擴容、暫態有功出力緊急響應及暫態電壓緊急
支撐等應用需求。
應用場景
削峰填谷 電力交易
后備電源 頻率調節
需量響應 并網配套
適用標準
● GB/T 34131-2017 電化學儲能電站用鋰離子電池管理系統技術規范
● GB/T 34120-2017 電化學儲能系統儲能變流器技術規范
● GB/T 36276-2018 電力儲能用鋰離子電池
● GB/T 36558-2018 電力系統電化學儲能系統通用技術條件
● GB/T 36549-2018 電化學儲能電站運行指標及評價
● GB/T 36548-2018 電化學儲能系統接入電網測試規范
● GB/T 36547-2018 電化學儲能系統接入電網技術規定
型號 | TB-CNY0100 | TB-CNY0150 |
直流參數 | ||
電池容量(kWh) | 100 | 200 |
電池架數量 | 1 | 2 |
BMS通訊接口 | RS485/CAN | |
直流電壓范圍(V) | 420~850 | |
交流側參數 | ||
額定交流功率 | 30~100kW | 100~150kW |
最大交流功率 | 30~100kW | 100~150kW |
額定交流電流 | 43~144A | 144~216A |
最大交流電流 | 48~159A | 159~238A |
直流電流分量 | <0.5% | |
電流總諧波失真 | <3%(額定功率) | |
額定電網電壓 | 400VAC | |
電壓范圍 | 320~460VAC | |
額定輸出頻率 | 50/60Hz | |
頻率范圍 | 45~55/55~65Hz | |
功率因數 | 1超前~1滯后(可設置) | |
隔離方式 | 帶隔離 | |
常規參數 | ||
防護等級 | IP54 | |
消防系統 | 具備 | |
運行溫度范圍 | -30℃~+55℃ | |
尺寸(W*D*H)mm | 1200*1300*2400 | 1400*1300*2400 |
重量 | 定制 | |
BMS通信方式 | Modbus-RTU,CAN,RS485 | |
PCS冷卻系統 | 溫控智能風冷 | |
電池單元冷卻方式 | 空調冷卻 | |
最高海拔 | 4500m(>3000需降額) |
